3M DP420膠水平替款威凱EP420
威凱EP420產品特點：
1.增韌型雙組份環(huán)氧樹脂結構膠，不含甲醛，無 VOC；
2.常溫固化，操作時間，易刮膠；
3.固化后有極佳的韌性、極高的粘接強度；
4.固化物耐酸堿性能好，防潮防水、防油防塵性能佳，耐濕熱和大氣老化；
5.固化物具有良好的絕緣、抗壓、粘接強度高等電氣及物理特性！
使用范圍：
適用于金屬、玻璃、陶瓷、木材、復合材料、碳纖制品、工程塑料等硬質材料的粘接與互粘。

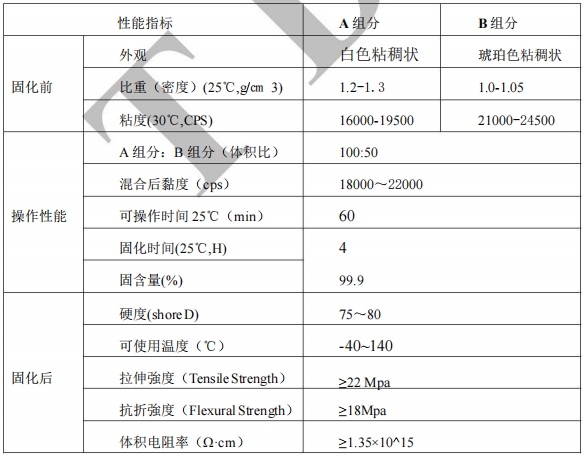

技術參數(shù)：
延伸閱讀：
1. dp420膠水說明書：從成分到應用的全面解析
關鍵詞：dp420膠水說明書、使用方法、注意事項
結構：
產品概述
dp420膠水是一種高性能環(huán)氧樹脂膠，專為金屬、陶瓷、玻璃等材料的粘接設計。
主要成分：環(huán)氧樹脂、固化劑、填料，比例通常為1:1混合。
使用步驟
步驟1：表面處理
清潔粘接面，去除油污、灰塵（建議使用丙酮或酒精擦拭）。步驟2：混合膠水
按比例混合A/B組分，攪拌至顏色均勻（約2分鐘）。步驟3：涂膠與固化
涂膠后加壓固定，常溫下24小時初步固化，72小時達最大強度。注意事項
避免接觸皮膚，需佩戴手套操作。
未固化膠水可用丙酮擦拭，固化后需機械去除。
常見問題
膠水混合后變稠怎么辦？
可能因溫度過高導致，建議在25℃以下環(huán)境操作。
2. dp420膠水固化時間：如何通過溫度控制提升效率？
關鍵詞：dp420膠水固化時間、加速固化方法
核心內容：
標準固化條件
初固時間：4-6小時
完全固化：72小時
常溫（25℃）下：
溫度對固化的影響
低溫環(huán)境（10℃）：固化時間延長至120小時以上。
高溫加速（80℃）：通過烘箱加熱，1小時內完成固化。
實操建議
需快速固化時，可采用階梯升溫法：先40℃預熱30分鐘，再升至80℃保持30分鐘。
3. dp420膠水使用溫度：極限范圍與性能變化
關鍵詞：dp420膠水使用溫度、耐溫性
數(shù)據(jù)對比：
| 溫度范圍 | 性能表現(xiàn) |
|---|---|
| -50℃~120℃ | 保持80%以上強度 |
| 120℃~150℃ | 強度下降至50%，短期可用 |
| >150℃ | 膠層碳化，完全失效 |
應用場景：
汽車引擎艙部件（長期耐溫≤120℃）
電子元器件封裝（需避免持續(xù)高溫）
4. dp420和dp460有啥區(qū)別？5大參數(shù)對比
關鍵詞：dp420和dp460區(qū)別、環(huán)氧膠選擇
對比表格：
| 參數(shù) | dp420 | dp460 |
|---|---|---|
| 粘度 | 中等（4000cps） | 高（12000cps） |
| 固化時間 | 24小時（25℃） | 8小時（25℃） |
| 抗拉強度 | 28MPa | 35MPa |
| 耐溫性 | -50~120℃ | -60~150℃ |
| 適用場景 | 通用粘接 | 高強度結構粘接 |
選購建議：
需快速固化選dp460，復雜縫隙填充選dp420。
5. dp420膠水怎么溶解？3種安全去除方法
關鍵詞：dp420膠水溶解、去除方法
解決方案：
未固化膠水：丙酮浸泡擦拭。
已固化膠層：
物理法：砂紙打磨或刀片刮除。
化學法：二氯甲烷加熱軟化（需通風環(huán)境）。
警告：
避免使用強酸強堿，可能腐蝕基材！
6. dp420NS：耐高溫升級版特性解析
關鍵詞：dp420NS、耐高溫膠水
核心賣點：
耐溫提升至180℃（普通版為120℃），適用于航空航天高溫環(huán)境。
添加硅微粉填料，抗老化性能增強。
7. dp420膠水固化硬度：如何達到最佳效果？
關鍵詞：dp420膠水固化硬度、硬度測試
數(shù)據(jù)參考：
肖氏硬度：D級85（與硬質塑料相當）。
影響因素：
混合比例偏差→硬度下降30%
固化溫度不足→硬度僅為標準值60%
8. dp420絕緣嘛？電子行業(yè)應用深度分析
關鍵詞：dp420絕緣性、電子膠水
性能驗證：
體積電阻率：1×101?Ω·cm（優(yōu)于大部分工程塑料）
擊穿電壓：25kV/mm（滿足PCB板絕緣需求）
9. dp420膠水最怕三個東西：避坑指南
關鍵詞：dp420膠水弱點、使用禁忌
三大克星：
紫外線：長期暴曬導致黃變脆化。
強氧化劑：硝酸、雙氧水會分解環(huán)氧樹脂。
有機溶劑：二甲苯、乙酸乙酯會溶脹膠層。
掃一掃 免費提供技術指導
